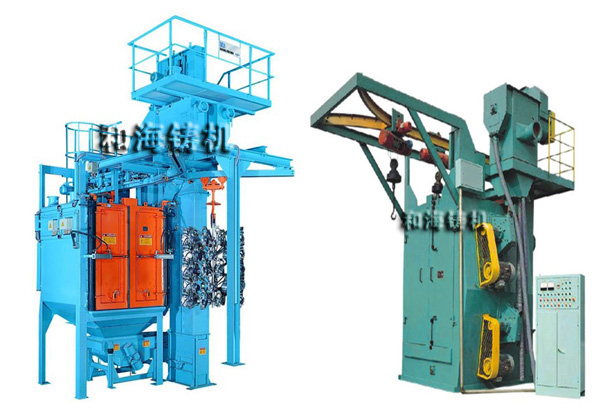

Q37系列吊钩式抛丸机适合于铸造、建筑、化工、电机、机床等行业的中、小型铸、锻件的表面清理或强化处理。特别适合于多品种、小批量的铸件、锻件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理，铝合金压铸件的清理。
吊钩式抛丸机由抛丸清理室、提升机、分离器、螺旋输送器、抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。
抛丸清理室由室壳和锰钢护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，形成对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有抛丸器总成，吊钩吊起工件在清理室内旋转清理，保证对被清理工件进行全面的抛丸清理。护板均用防护螺帽压紧，便于必要时拆装更换。亦可选择超耐磨整体式免维护护板。
室体下部由钢板围成36°斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有铸钢漏板。抛丸机在设计时就考虑到抛丸角度，首先保证清理效果，其次保护下面的铸钢漏板，延长其使用寿命。
技术参数
|
项目 型式 |
Q376 |
Q376B |
Q378C |
Q3710 |
Q3720 |
Q3730 |
Q3750 |
|
|
清理最大重量 |
kg |
500 |
600 |
800 |
1000 |
2000 |
3000 |
5000 |
|
挂件最大外形尺寸 |
mm |
Ø600*1200 |
Ø700*1200 |
Ø1000*1600 |
Ø1200*1800 |
Ø1400*2200 |
Ø1600*2300 |
Ø1800*2500 |
|
抛丸量 |
Kg/min |
2*120 |
2*120 |
2*180 |
2*250 |
3*250 |
3*250 |
4*250 |
|
提升机提升量 |
T/h |
15 |
15 |
25 |
30 |
45 |
45 |
60 |
|
分离器分离量 |
T/h |
15 |
15 |
25 |
30 |
45 |
45 |
60 |
|
整机功率（约计） |
kw |
22.5 |
23.5 |
39.65 |
47.5 |
56.2 |
65.45 |
85.45 |
|
通风量（约计） |
m³/h |
4000 |
4000 |
5000 |
5000 |
9000 |
11000 |
14000 |
